產品詳情
橋涵燈/橋柱燈/通航凈高標志燈是應用于橋梁上的助航燈具,其目的在于為船舶指明通過橋下的可航行通道,并減少與橋墩或橋梁上部結構相碰撞的可能性,以確保橋梁本身和船舶在橋下航行的安全。總體來說,就是為保障橋梁和船舶航行的安全,具有示位、警告危險、指示交通等功能,設置于橋梁上的航標。
300型橋涵燈、橋柱燈和通航凈高標志燈,采用外直徑為300mm的發光面,光源采用先進的高亮度LED貼片燈珠,其特點是亮度高、光色穩定、壽命長、環境適應能力佳。底座采用鋁合金壓鑄而成,表面靜電噴漆,美觀大方、經久耐用。配上高效透明玻璃燈面,使燈器光線強,輻射距離遠。整燈按標準工藝封裝,耐腐蝕,抗沖擊,能在自然惡劣環境下長期使用。
橋涵燈為紅色,橋柱燈為綠色,通航凈高標志燈為黃色,另配套的控制系統具有光感控制器,即在夜晚和多霧天時自動開啟,白天自動關閉,可靠性強。該燈具有亮度,體積小,重量輕,較易安裝等優點。
產品主要特點
1.產品一體成形,表面靜電噴漆,整體美觀大方,散熱性能好,抗震動,耐腐蝕。
2.光源亮度可調,根據橋梁的大小可調整橋涵柱燈的發光亮度。
3.燈器具有防接反保護,即便操作錯誤,也不會損壞燈器。
4.超大發光面,光源輻射面廣。
5.防水等級高。
技術參數
名稱 |
參數 |
產品型號 |
XB-300/DHB300 |
可視距離 |
2~5NM(TC=0.74) |
有效光強 |
>5cd(2NM) |
工作電壓 |
DC12V |
光源類型 |
LED |
功率 |
≤5W |
發光顏色 |
黃色 |
燈質 |
恒光 |
光源壽命 |
≥100,000小時 |
外形尺寸 |
Φ320mm*135mm |
安裝尺寸 |
節圓Φ288 均布4孔 M12(mm) |
防護等級 |
≥IP66 |
環境溫度 |
-40°C~85°C |
工作濕度 |
0%~95% |
產品重量 |
3KG |
產品材質 |
主體不銹鋼 |
供電配套設施
橋梁上的燈具設置環境和普通航標燈不一樣,因為裝在橋墩側面,除了要考慮防水、防撞問題,還要考慮到線路的安全問題。為解決這些因素,一般有兩種方案:
第一種,將燈具、蓄電池、太陽能電池板、控制器整合起來使用,杜決拖線的安全隱患。只需將橋涵柱燈裝在大橋的指定位置,將控制器、蓄電池、太陽能電池板裝置在便于維修的場所,這樣也可以減少工作人員上下橋墩的繁瑣工作及安全問題,也便于后期的維護保養,此種方案使用較多。
第二種,可將市電220V接入橋涵柱標安全電源控制箱,轉換成12V直流電作為橋涵柱燈電源??紤]直流線路損耗降壓,大橋供電線路選擇24V直流電,線路短或小型橋梁可選擇12V直流電供電。此種方案使用極少。

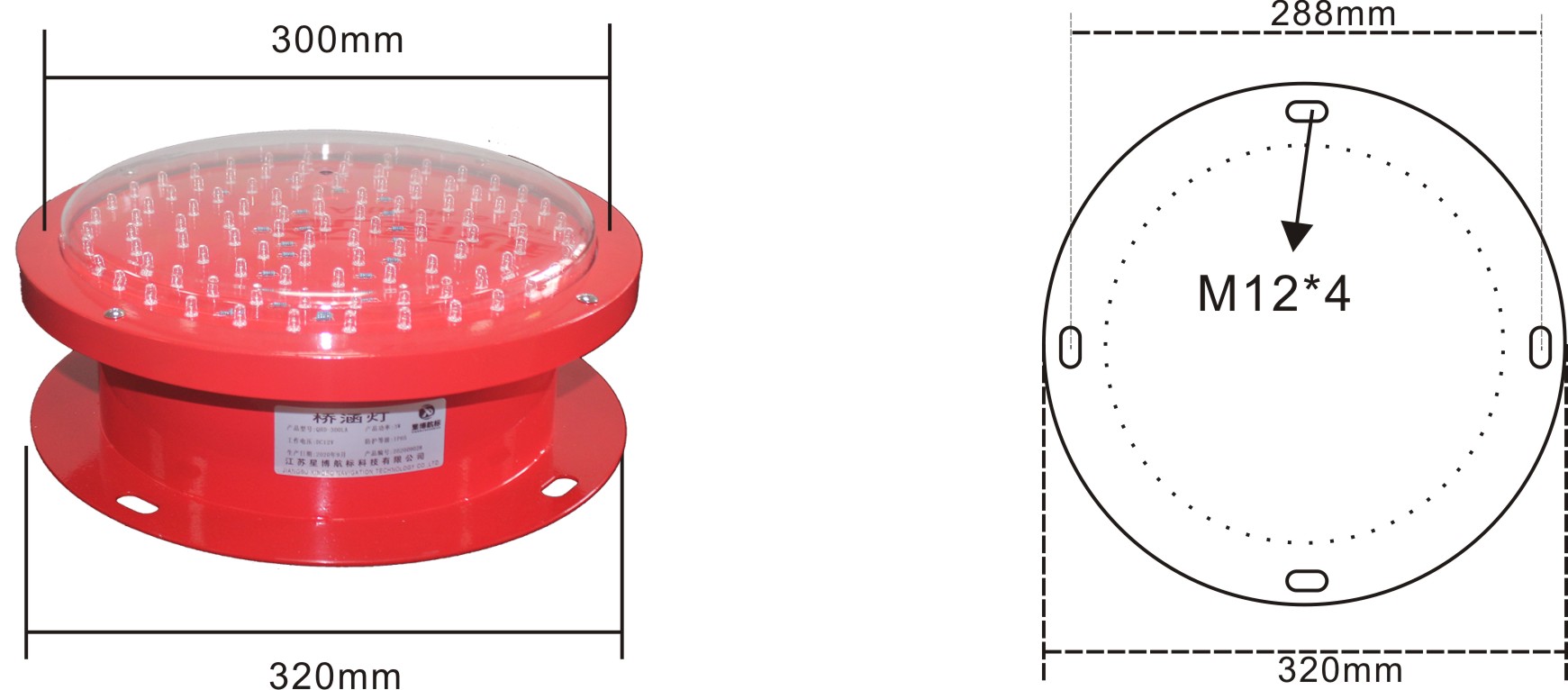

結構示意圖

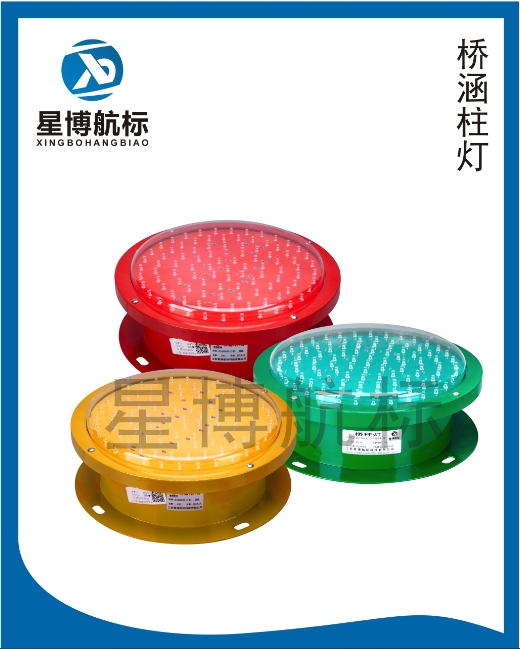

產品圖片
