主要功能及特點:

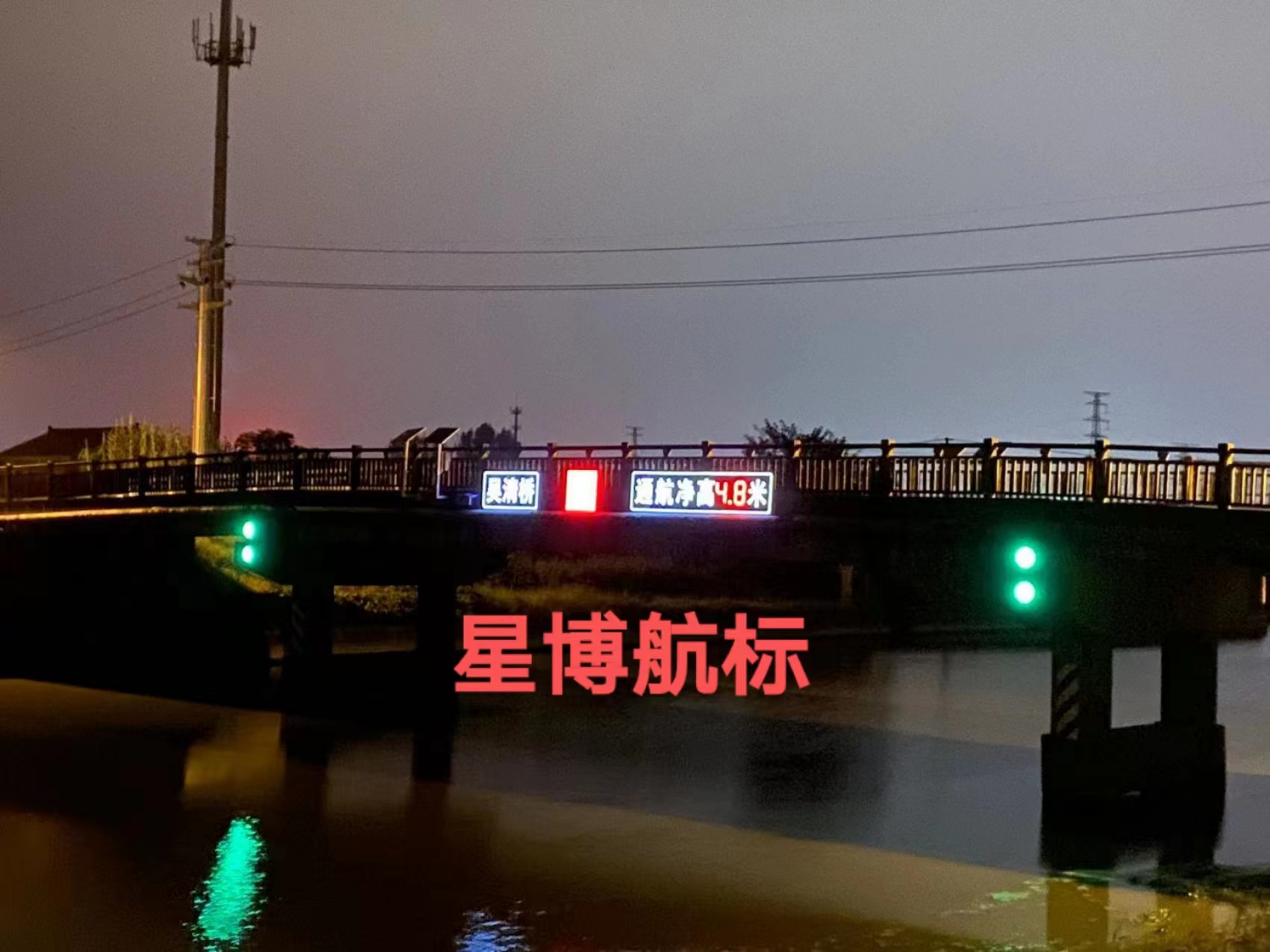

通航凈高水位數字顯示牌是橋梁智能警示系統,通過實時采集河道水位,自動計算出橋梁通航凈高,并將數據時顯示在橋梁航道上方,方便船民及時獲取橋梁通航條件,提前控制船舶高度,便于船舶安全通過。采用主動數字發光式標志牌,使夜間通航更為安全。
橋梁凈高顯示系統采用LED顯示技術和傳感技術,實時采集橋梁水位的變化,真實測試橋梁通航凈高高度,為航道橋梁通航提供實用數據。產品采用太陽能供電和節能技術,技術工藝先進,材料質量保證可靠,實時將數據傳送到數據系統,實現數據供享。實現智慧維護,降低管理成本。
1、主要設備技術指標
主要包括:通航凈高顯示牌(夜間發光)、水位計、電池箱、太陽能板、蓄電池。
通航凈高顯示牌(夜間發光):版面材料采用鋁合金板制作,具體尺寸根據設計圖紙。
水位計:實時測量橋區水域水位,并通過主控箱上報給后臺數據中心,為指示牌提供數據。
主控箱:太陽能充電控制及開啟關閉所控標牌的夜間發光;所控標牌工作狀態報警;接收水位計數據;并向后臺數據中心發送水位數據、控制顯示通航凈高數據。
太陽能板:為通航限高智能顯示牌等設備提供太陽能電源,功率一般為18V100W-200W
蓄電池:存儲太陽能提供的電能,并為發光標牌供電,一般為DC12V200AH
2、數據實時查詢
①上報數據數據內容:水面與橋梁凈空高度、水位儀工作狀態、顯示屏供電電壓、顯示屏功耗、本地室外溫度、本機內度溫度等。
②充電控制:DC12V 太陽能+蓄電池+控制模塊
3、遠程遙控巡檢功能
應用物聯網技術,將數據與地方預警平臺進行對接,讓船民可以通過手機APP或微信小程序功能查詢相關信息,有針對性地進行提前規劃安全航行路線。
夜間主動發光數字標志牌采用光線柔和撫摩,對船民夜間視覺不造成傷害。每塊發光標志牌通過系統運維平臺,可以遠程實現對其工作狀態進行遙測、遙控,獨立遠程調節發光亮度。在系統運維平臺上對故障標志牌提示告警,方便及時維修。
