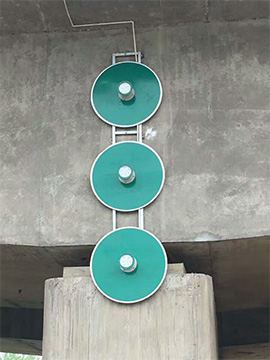

橋涵燈/橋柱燈/通航凈高標志燈是應用于橋梁上的助航燈具,其目的在于為船舶指明通過橋下的可航行通道,并減少與橋墩或橋梁上部結構相碰撞的可能性,以確保橋梁本身和船舶在橋下航行的安全。
總體來說,就是為保障橋梁和船舶航行的安全,具有示位、警告危險、指示交通等功能,設置于橋梁上的航標。
200型橋涵燈、橋柱燈和通航凈高標志燈,采用內直徑為200mm的發光面,光源采用先進的高亮度LED貼片燈珠,其特點是亮度高、光色穩定、壽命長、環境適應能力佳。底座采用鋁合金壓鑄而成,表面靜電噴漆,美觀大方、經久耐用。配上高效透明玻璃燈面,使燈器光線更強,輻射距離更遠。整燈按高標準工藝封裝,耐腐蝕,抗沖擊,能在自然惡劣環境下長期使用。
橋涵燈為紅色,橋柱燈為綠色,通航凈高標志燈為黃色,另配套的控制系統具有光感控制器,即在夜晚和多霧天時自動開啟,白天自動關閉,可靠性強。
該燈具有高亮度,體積小,重量輕,較易安裝等優點。適用于內河、江湖、海上的橋梁建筑。
產品主要特點
1.壓鑄鋁一體成形,表面靜電噴漆,整體美觀大方,散熱性能好,抗震動,耐腐蝕。
2.光源亮度可調,根據橋梁的大小可調整橋涵柱燈的發光亮度。
3.燈器具有防接反保護,即便操作錯誤,也不會損壞燈器。
4.直徑200mm的發光面,光源輻射面廣。
5.防水等級高。
技術參數
名稱
|
參數
|
產品型號
|
XB-200
|
可視距離
|
2~5NM(TC=0.74)
|
有效光強
|
>5cd(2NM)
|
工作電壓
|
DC12V
|
光源類型
|
LED
|
功率
|
3W
|
發光顏色
|
綠色
|
燈質
|
恒光
|
光源壽命
|
≥100,000小時
|
外形尺寸
|
Φ240mm*125mm
|
安裝尺寸
|
節圓Φ195 均布4孔 M14(mm)
|
防護等級
|
IP66
|
環境溫度
|
-40°C~85°C
|
工作濕度
|
0%~95%
|
產品重量
|
2KG
|
產品材質
|
主體:鋁合金壓鑄一體成形
|
配套設施
? 橋梁上的燈具設置環境和普通航標燈不一樣,因?yàn)檠b在橋墩側面,除了要考慮防水、防撞問題,還要考慮到線路的安全問題。為解決這些因素,現可將橋涵柱燈、蓄電池、太陽能電池板、控制器整合起來使用,杜決拖線的安全隱患。只需將橋涵柱燈裝在大橋的指定位置,將控制器、蓄電池、太陽能電池板裝置在便于維修的場所,這樣也可以減少工作人員上下橋墩的繁瑣工作及安全問題,也便于后期的維護保養。
? 橋涵柱燈具,配以控制器、蓄電池、太陽能電池板為一個整體設備,將所有橋涵柱燈接入控制箱內,由箱內的控制系統控制燈具的開關??刂葡到y(tǒng)集中控制橋涵柱燈、太陽能板、蓄電池工作狀態,蓄電池設置充放電保護電路,可將蓄電池的充電電壓、放電電壓控制在安全范圍內。穩定的工作電流和低功耗減少了故障發生的概率,延長了燈具的工作壽命。
使用方法
? 將燈具安裝在垂直安裝面上,安裝面應平整且有足夠的機械強度,采用4顆M14螺絲固定。
? 此款燈具配置的控制箱外接自動光電開關,當環境光照度高時,橋涵柱燈不會點亮。
? 此款橋涵標通常情況下不直接接入市電,橋墩上的橋柱燈上如直接采用市電220V,其開關電路或變壓器也是故障率較高的部件,而且橋墩上直接采用市電220V,因線路受潮會在安全用電方面存在隱患。
? 可將市電220V接入橋涵柱標安全電源控制箱,轉換成12V直流電作為橋涵柱燈電源。考慮直流線路損耗降壓,大橋供電線路選擇24V直流電,線路短或小型橋梁可選擇12V直流電供電。此種方案使用極少。
? 可將橋涵標燈具配太陽能系統一起使用。即將橋涵柱燈、太陽能系統設備、控制箱一起整合起來使用??捎行У亟鉀Q接電繁瑣和線路安全問題,這種方案安全性高,目前橋梁上使用此種方案的較多。

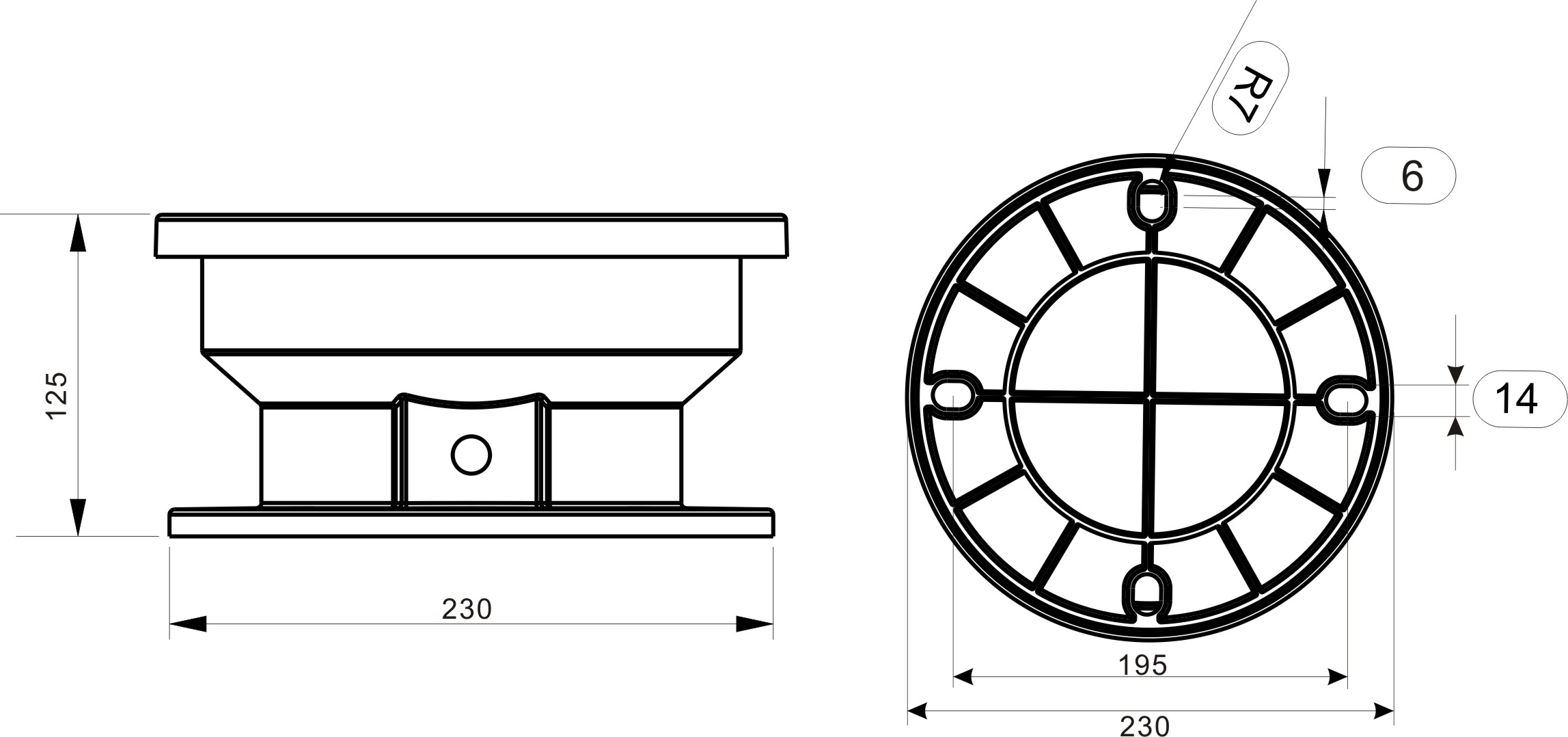

結構示意圖
注意事項
? 使用太陽能控制系統的,注意內部含有蓄電池,請定期更換電池,以確保燈具可以正常工作,建議兩年更換一次。
? 儲存超過6個月時,應將產品置于陽光下照射3天給電池充滿電。

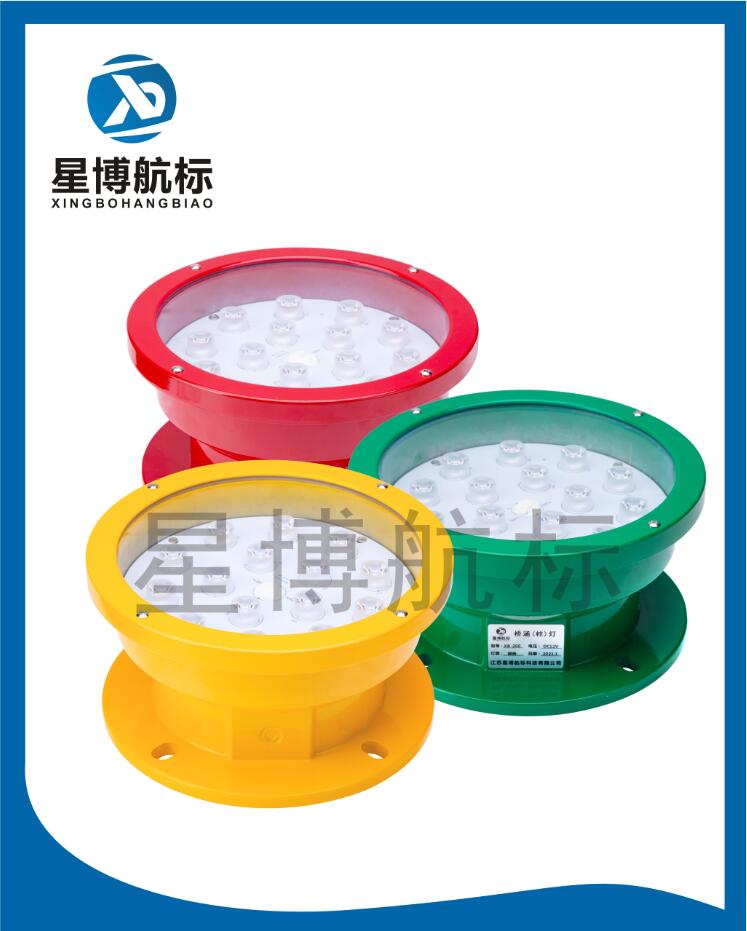

產品圖片
